線路板smt貼片加工方法有哪些種類？

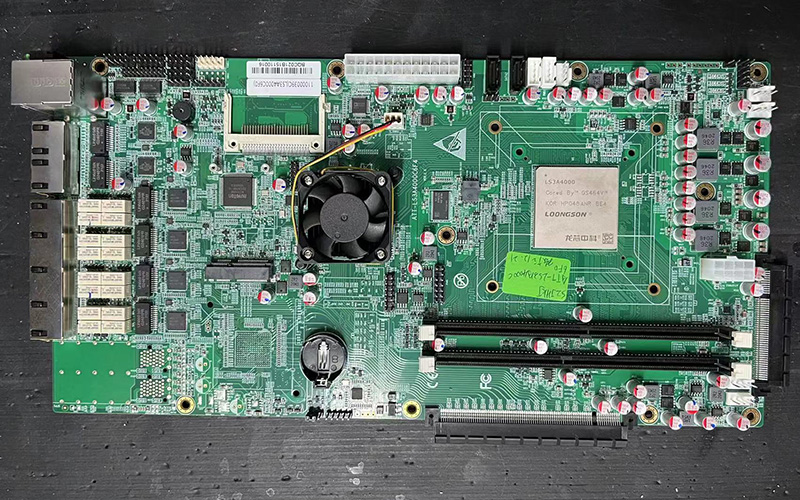

線路板SMT貼片加工的方法主要包括單面外表組裝工藝、雙面外表組裝工藝、單面混裝和雙面混裝等幾種類型。

單面外表組裝工藝的步驟包括焊膏印刷、貼片和回流焊接。首先，將焊膏通過鋼網漏印到PCB的焊盤上，為元器件的焊接做基礎。然后，進行貼片操作，將元件精確地放置到指定位置。最后進行回流焊接，使得元件與PCB板牢固結合；

雙面外表組裝工藝則在單面外表組裝工藝的基礎上增加了翻板步驟，即先在A面進行印刷焊膏、貼片和回流焊接，然后翻板后在B面進行同樣的步驟；

對于單面混裝，SMD和THC在同一面，工藝流程是焊膏印刷、貼片、回流焊接以及手工插件(THC)和波峰焊接。其中，波峰焊接是為了提高生產效率和降低成本。

單面混裝也可以是SMD和THC分別在PCB的兩面，工藝流程是先在B面印刷紅膠、貼片、紅膠固化，然后翻板進行A面插件和B面波峰焊接。

雙面混裝則有多種形式，例如THC在A面，A、B兩面都有SMD；或者A、B兩面都有SMD和THC；或者A面有SMD和THC，B面只有SMD。其工藝流程根據具體情況有所不同，但一般都包括焊膏印刷、貼片、回流焊接等步驟。

線路板SMT貼片加工方法具體種類：

1.手動smt貼片：這是最早的貼片方式，需要人工將元件逐個放到PCB板上。這種方法效率低，精度差，但適用于小批量生產和特殊元件的貼裝。

2.半自動smt貼片：這種方式使用半自動貼片機，可以自動送料、吸嘴取料和定位，但仍然需要人工操作。這種方法比手動貼片效率高，適用于中小批量生產。

3.smt全自動貼片：這種方式使用全自動貼片機，可以實現全自動化生產。機器可以自動送料、取料、定位和焊接，大大提高了生產效率和精度。這種方法適用于大批量生產。

4.smt流水線貼片：這種方式是全自動貼片的一種擴展，通過多臺貼片機連接成流水線，實現連續不間斷的生產。這種方式可以進一步提高生產效率，適用于大規模生產。

5.柔性smt貼片：這種方式使用柔性貼片機，可以根據不同的產品需求進行快速切換和調整。這種方式可以滿足多樣化、小批量的生產需求，提高生產的靈活性和適應性。

6.smt精密貼片：這種方式使用精密貼片機，可以實現高精度的貼裝。這種方式適用于對精度要求較高的產品，如微電子器件等。

7.smt高速貼片：這種方式使用高速貼片機，可以實現高速的貼裝。這種方式適用于對生產效率要求較高的產品，如手機、電腦等電子產品。

8.smt熱風回流焊：這種方式是在貼片后進行熱風回流焊，使元件與PCB板牢固結合。這種方式可以提高產品的可靠性和穩定性。

9.smt波峰焊：這種方式是在貼片后進行波峰焊，使元件與PCB板牢固結合。這種方式適用于大批量生產和對焊接質量要求較高的產品。

10.smt選擇性焊接：這種方式是根據需要選擇部分元件進行焊接，以提高生產效率和降低成本。這種方式適用于對焊接質量要求不高的產品。

以上就是線路板SMT貼片加工的主要方法，不同的方法適用于不同的生產需求和產品特性。在選擇加工方法時，需要根據具體情況進行綜合考慮，以達到最佳的生產效果和經濟性。
