SMT貼片加工是否適用于大功率元件？

SMT貼片加工對大功率元件的適配性已得到充分驗證，不少人擔憂的散熱、焊點可靠性問題，可通過選用陶瓷/銅基板、定制回流焊溫度曲線、搭配高導熱焊錫膏解決。相較于傳統插件工藝，SMT貼片加工能提升元件貼裝密度，降低寄生參數，優化電氣性能，且在批量生產中顯著降低成本，廣泛應用于LED照明、儲能設備等大功率場景，適配性無需置疑，那么SMT貼片加工是否適用于大功率元件呢？

一、SMT貼片加工是否適用于大功率元件

答案是明確的：SMT貼片加工完全適用于大功率元件，且在技術可行性、生產效率、產品性能、成本控制等方面展現出顯著優勢。隨著SMT技術的升級、材料的創新以及工藝方案的優化，傳統應用中的散熱、焊接可靠性、機械強度等核心挑戰已逐步得到解決，SMT貼片加工已成為大功率元件組裝的主流工藝之一，在新能源汽車、工業電源、LED照明等領域得到廣泛應用并取得成熟案例。

二、SMT貼片加工適用于大功率元件的技術可行性與核心優勢

2.1 技術可行性：SMT工藝的精度與兼容性升級

首先是貼裝精度的提升。大功率元件的封裝尺寸通常較大，對貼裝精度的要求雖低于微型元件，但仍需保證元件引腳與PCB焊盤的精準對齊。當前主流的高精度貼片機的貼裝精度可達±0.03mm/3σ，重復定位精度±0.01mm，能夠滿足大尺寸功率元件（如50mm×50mm封裝的IGBT模塊）的貼裝需求，同時貼片機的視覺識別系統，已升級為高清CCD相機+AI圖像識別算法，可自動識別元件封裝輪廓、引腳位置，即使是特殊封裝的大功率元件，也能實現精準定位。

其次是焊接工藝的適配性優化，回流焊技術的進步的關鍵，傳統回流焊爐的溫度曲線控制精度較低，難以滿足大功率元件對焊接溫度的嚴格要求，而新一代回流焊爐（如HELLER 1913 MKIII）采用分區控溫技術，可實現8-12個溫區的獨立溫度調節，溫度控制精度可達±1℃，能夠根據大功率元件的封裝類型（如陶瓷封裝、塑料封裝）、焊料特性，定制專屬的回流焊溫度曲線，確保焊錫層充分熔融、潤濕，形成可靠的焊接接頭。

大功率元件的封裝形式正逐步向SMT兼容方向升級，傳統插件式功率元件的占比持續下降，表面貼裝式功率元件（如DFN、TO-252、TO-263封裝的功率MOSFET，以及表面貼裝型IGBT模塊）的應用日益廣泛。這些表面貼裝式大功率元件的引腳設計，符合SMT貼片加工的工藝要求，可直接通過焊膏印刷、貼裝、回流焊完成組裝，無需額外修改工藝流程，大幅提升了SMT貼片加工的適配性。

2.2 核心優勢：小型化、自動化與成本優化

一是助力產品小型化與高功率密度。在新能源汽車、儲能設備等對空間要求嚴苛的場景中，產品的體積和重量直接影響整體性能。SMT貼片加工無需為元件引腳預留插入孔，可大幅提升PCB板的元件貼裝密度，如在同一塊100mm×100mm的PCB板上，SMT貼片加工可貼裝的大功率元件，數量較插件工藝提升40%以上，同時表面貼裝式大功率元件的封裝高度通常低于插件式元件，有利于降低產品的整體厚度，實現電子設備的小型化、輕薄化設計。

以大功率LED照明燈具為例，采用SMT貼片加工的LED模組，體積較傳統插件式模組縮小30%，功率密度提升50%，可更好地適配戶外照明、汽車大燈等空間受限的場景。

二是提升生產效率與一致性。大功率元件的傳統插件工藝依賴人工插裝，不僅效率低下（人均每小時僅能插裝數十個元件），且人工操作的不確定性易導致元件插裝偏移、引腳彎曲等問題，影響產品一致性。

而SMT貼片加工實現了全自動化生產，一條SMT生產線每小時可貼裝數千個大功率元件，生產效率較人工插件提升50倍以上，同時自動化生產流程可有效避免人工操作的誤差，焊膏印刷量、貼裝壓力、焊接溫度等參數均由計算機精準控制，產品合格率可穩定在99.5%以上，遠高于傳統插件工藝的95%左右。對于需要大批量生產的大功率電子設備（如新能源汽車電控模塊、工業電源），SMT貼片加工的高效率、高一致性優勢尤為突出。

三是降低生產成本與供應鏈風險。大規模量產場景中，SMT貼片加工的自動化生產，可大幅減少人工需求，一條SMT生產線僅需2-3名操作人員，而傳統插件生產線需10-15名操作人員，人工成本降低70%以上。此外SMT貼片加工的物料損耗率更低，焊膏印刷采用鋼網模板精準控制用量，物料損耗率可控制在0.5%以下，而插件工藝中元件引腳的剪切、折彎過程易導致元件損壞，物料損耗率可達3%以上。

四是優化電氣性能與散熱設計。SMT貼片加工中，大功率元件直接貼裝在PCB板表面，元件引腳與PCB焊盤的連接距離更短，寄生電感和寄生電容更小，有利于提升大功率元件的開關速度和電氣性能，尤其適用于高頻工作的功率器件（如GaN器件、高頻MOSFET）。

此外，SMT貼片加工可與PCB板的散熱設計深度融合，如在PCB板上預留散熱 pad、采用高導熱系數的PCB基板（如鋁基板、銅基板），通過SMT貼片工藝將大功率元件直接貼裝在散熱 pad 上，熱量可通過散熱 pad 快速傳導至PCB板整體，再通過散熱片或外殼散出，散熱效率較傳統插件工藝提升30%-50%。

2.3 行業應用現狀：已落地的大功率元件SMT貼片案例

在新能源汽車領域，頭部車企的電控系統中，IGBT功率模塊的組裝已全面采用SMT貼片加工。以比亞迪的IGBT 4.0模塊為例，該模塊采用表面貼裝式封裝，通過SMT貼片工藝將IGBT芯片、驅動芯片、續流二極管等元件集成貼裝在陶瓷基板上，再經過回流焊完成焊接。

SMT貼片加工不僅實現了模塊的小型化（體積較傳統插件式模塊縮小35%），還提升了模塊的功率密度（可達300W/cm2），同時通過氮氣回流焊技術，確保了焊點的可靠性，模塊的使用壽命可達10年/15萬公里，滿足新能源汽車的嚴苛使用要求。

在工業電源領域，大功率開關電源產品，已全面采用SMT貼片加工工藝組裝功率MOSFET、高壓電容、大功率電阻等元件。以1500W工業電源為例，其內部PCB板采用SMT貼片加工，貼裝了20余個TO-252封裝的功率MOSFET和10余個高壓電容，通過定制化的回流焊溫度曲線，確保了焊點在高溫、高負載環境下的穩定性，且生產效率較傳統插件工藝提升3倍，生產成本降低25%。

在LED照明領域，大功率LED燈具均采用SMT貼片加工，以飛利浦的戶外大功率LED投光燈為例，其COB LED模組通過SMT貼片工藝將數百顆大功率LED芯片直接貼裝在鋁基板上，再通過回流焊固定。SMT貼片加工確保了每顆LED芯片的焊接一致性，避免了傳統手工焊接導致的亮度不均問題，同時鋁基板的高導熱系數與SMT工藝的緊密結合，使LED模組的散熱效率提升40%，燈具的光衰率降低至5%/10000小時，使用壽命可達50000小時以上。

這些行業案例充分證明，在經過合理的工藝設計、材料選擇和參數優化后，SMT貼片加工完全能夠滿足大功率元件的組裝需求，且在生產效率、產品性能、成本控制等方面展現出顯著優勢。

三、SMT貼片加工與大功率元件的基礎認知

3.1 核心流程與技術優勢

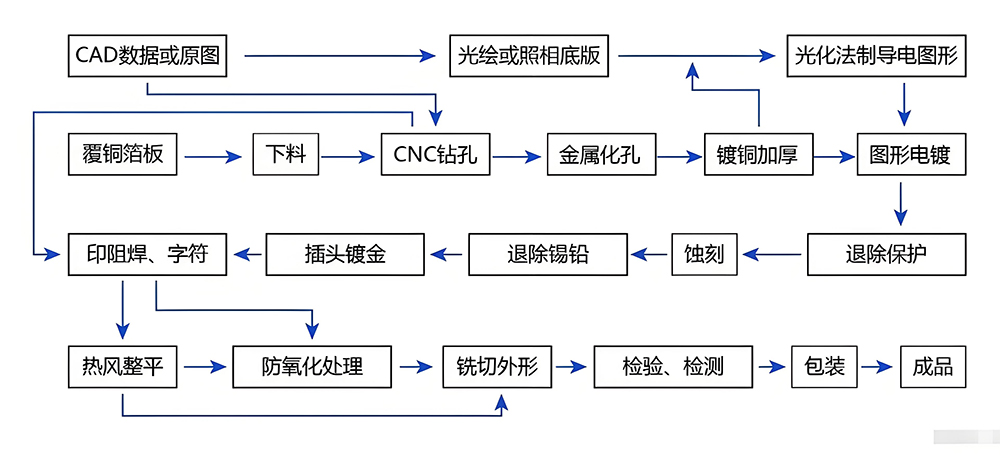

在技術優勢方面，SMT貼片加工的核心競爭力體現在四個維度：一是小型化適配，SMT元件體積小、重量輕，可大幅縮小PCB板面積，滿足電子設備“輕薄短小”的發展需求；二是自動化程度高，依托高精度貼片機、回流焊爐、AOI檢測設備等自動化生產線，可實現大批量、高速度的元件貼裝，生產效率較傳統插件工藝提升3-5倍；三是焊接一致性好，通過精準控制焊膏印刷量、貼裝壓力、回流焊溫度曲線等參數，能有效降低虛焊、假焊等缺陷率，產品合格率普遍達到99.5%以上。

四是成本優化，自動化生產減少了人工干預，降低了人工成本，同時元件貼裝密度提升可減少PCB板用料，間接降低物料成本，尤其適合大規模量產場景。如今SMT貼片加工已廣泛應用于消費電子、通信設備、汽車電子、工業控制、醫療設備等多個領域，成為電子制造業不可或缺的核心工藝。

3.2 大功率元件的界定標準、常見類型與應用場景

大功率元件是指在電子電路中承擔高電壓、大電流傳輸或轉換功能，工作時功率損耗較大（通常額定功率≥1W，或工作電流≥5A、電壓≥100V）的電子元件，其核心特征是發熱量大、對散熱和機械穩定性要求高。行業內對大功率元件的界定并無絕對統一標準，通常結合封裝形式、工作參數、應用場景綜合判斷，常見類型主要包括以下幾類：

1. 功率半導體器件：如IGBT（絕緣柵雙極型晶體管）、功率MOSFET（金屬-氧化物-半導體場效應晶體管）、SiC（碳化硅）器件、GaN（氮化鎵）器件、整流橋、晶閘管等，廣泛應用于新能源汽車的電控系統、工業變頻器、光伏逆變器、儲能變流器等設備中，承擔電能轉換與控制的核心功能；

2. 大功率LED元件：包括COB（Chip On Board）LED模組、大功率LED芯片（單顆功率≥1W），主要用于戶外照明、工業照明、汽車大燈等場景，具有高亮度、長壽命的特點；

3. 大功率被動元件：如高壓大容量電容（額定電壓≥500V、容量≥10μF）、大功率電阻（額定功率≥2W）、高頻電感等，常用于電源模塊、高壓設備中，起到濾波、儲能、限流的作用；

4. 功率模塊：將多個功率器件、驅動電路、保護電路集成封裝的模塊化產品（如IGBT功率模塊、電源模塊），具有集成度高、可靠性強的優勢，是大功率電子設備的核心部件。

這些大功率元件的應用場景普遍，對電子設備的功率密度、散熱性能、可靠性提出了嚴苛要求。以新能源汽車為例，其電控系統中的IGBT功率模塊，需承受數百安培的工作電流，工作溫度可達125℃以上，若組裝工藝無法滿足散熱和機械穩定性需求，極易導致模塊失效，影響整車安全；而工業電源中的大功率MOSFET則，需要在高頻開關狀態下穩定工作，對焊接的一致性和電氣連接可靠性要求極高。

3.3 行業對“SMT貼片加工適配大功率元件”的爭議焦點

一是散熱能力的匹配性。大功率元件工作時會產生大量熱量，傳統SMT貼片加工中，元件通過焊盤與PCB板連接，熱量主要通過焊錫層和PCB基板傳導散熱。但PCB基板（如FR-4）的導熱系數較低（約0.3-0.5 W/(m·K)），焊錫層的散熱路徑較窄，對于發熱功率較大的元件，可能導致熱量積聚，進而影響元件性能甚至燒毀；而傳統插件工藝中，元件引腳插入PCB板并通過波峰焊固定，引腳與PCB板的接觸面積更大，且部分元件可通過引腳直接與散熱片連接，散熱效果相對更優。

二是焊接可靠性的穩定性。大功率元件的封裝尺寸通常較大（如IGBT模塊的封裝尺寸可達50mm×50mm以上），重量也相對較重，傳統SMT貼片加工的貼裝壓力、焊膏量控制難度較大，容易出現焊膏印刷不均、貼裝偏移等問題；同時大功率元件在工作過程中會經歷反復的熱脹冷縮，導致焊錫層產生熱疲勞應力，若焊接工藝參數不當，極易出現焊點開裂、虛焊等缺陷，影響產品壽命。

三是機械強度的滿足度。部分大功率元件（如大型功率模塊、高壓電容）的重量可達數十克，而SMT貼片加工僅通過焊錫層將元件固定在PCB板表面，機械連接強度相對較弱。在一些存在振動、沖擊的應用場景（如汽車、工業設備）中，元件可能因機械應力過大導致脫落或焊點失效，而插件工藝通過引腳插入PCB板的方式，機械固定效果更穩定。

SMT貼片加工應用于大功率元件的核心邏輯是“適配性優化”，即根據大功率元件的封裝類型、功率等級、工作環境，針對性地選擇高導熱PCB基板、適配焊錫材料，優化回流焊溫度曲線、強化機械固定結構、升級檢測技術，構建“材料-工藝-結構-檢測”的全流程解決方案，同時需規避“大功率元件只能用插件工藝”“SMT散熱能力不足”等常見誤區，充分利用SMT貼片加工的自動化、小型化、高一致性優勢，實現大功率電子設備的性能升級和成本優化。

SMT貼片加工是否適用于大功率元件？從技術層面看，重載貼片機、X-Ray檢測設備的應用，解決了大型功率元件的貼裝與檢測難題；散熱上，通過散熱pad設計、水冷輔助等方案，可滿足高熱密度元件需求。無論是新能源汽車電控系統，還是工業大功率電源，SMT貼片加工都以小型化、高可靠性的優勢落地成熟案例，徹底打破“大功率元件不適配SMT”的誤區。
