smt貼片加工拋料原因和對應方法

SMT貼片加工中拋料問題多由設備、材料或工藝異常引起。常見原因包括吸嘴堵塞導致拾取失敗，需定期清潔或更換磨損吸嘴；供料器震動造成元件偏移，應檢查送料穩定性并加固料帶；焊膏印刷不良（如脫模不凈）引發拋料，需調整刮刀參數并優化鋼網對準。解決時可結合AOI實時監測，快速定位高拋料區域，針對性調整設備參數，提升良品率，本文將從技術、管理、工藝等多維度深度解析smt貼片加工拋料原因和對應方法，并分享實戰經驗，助力企業降本增效。

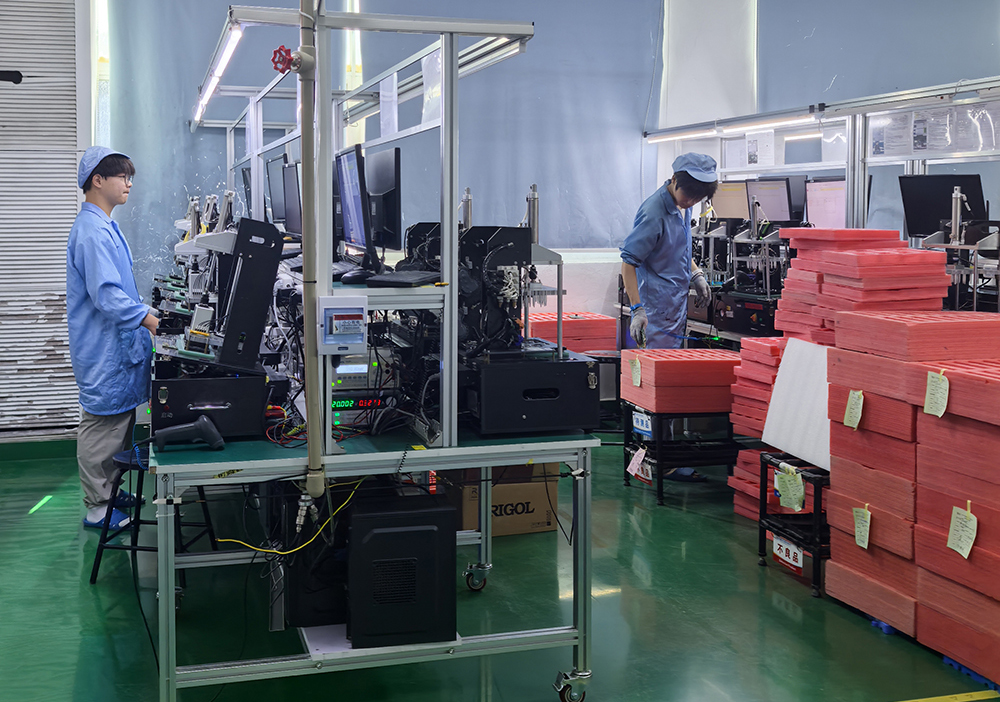

smt貼片加工拋料廠家圖

一、SMT貼片加工拋料的核心原因解析

1. 設備硬件問題：從吸嘴到供料器的全面影響

1.1 吸嘴異常：吸嘴變形、堵塞或破損會導致氣壓不足，無法穩定吸取元件。據統計，吸嘴問題占拋料原因的40%以上，如某深圳貼片加工廠因吸嘴磨損導致拋料率飆升15%，更換后迅速恢復至0.5%以?xún)?nèi)。

1.2 供料器故障：棘齒輪損壞、料帶卡位不準或彈簧老化，直接影響供料穩定性。某案例中供料器振動過大導致拋料率增加30%，通過調整振動頻率后問題迎刃而解。

1.3 真空系統缺陷：氣壓不足或管道堵塞會引發中途掉料，需定期檢查氣路密封性并維持0.5-0.6Mpa標準氣壓。

2. 軟件與工藝參數：程序設置的科學性決定成敗

2.1 貼裝程序偏差：元件尺寸、亮度參數與實際不符會導致識別失敗，如某企業因未更新芯片參數導致拋料率超5%，重新調試后降至0.3%。

2.2 識別系統干擾：鏡頭污染或光源強度不當是常見問題。定期清潔鏡頭并調整灰度值可減少30%的誤判拋料。

3. 物料管理與環境因素：不可忽視的隱形變量

3.1 來料質量缺陷：引腳氧化、尺寸偏差或包裝不規范直接增加拋料風險。嚴格的IQC檢測可攔截80%的不合格物料。

3.2 環境控制不足：溫濕度波動影響膠水粘性與元件性能。建議車間溫度控制在23±3℃、濕度低于60%。

二、SMT貼片加工拋料問題的系統化解決方案

1. 設備維保：建立預防性維護體系

1.1 吸嘴管理：每日清潔、每周校準、每月更換，采用自動化吸嘴檢測儀提升效率。

1.2 供料器優化：每季度檢修棘齒輪與彈簧，使用高精度飛達（Feeder）減少供料誤差。

1.3 真空系統監控：安裝氣壓傳感器實時報警，避免突發性故障。

2. 工藝參數調優：數據驅動的精準控制

2.1 動態參數調整：針對不同元件（如0402與QFN）設置差異化貼裝高度與壓力，例如芯片類元件貼裝高度需控制在±0.05mm內。

2.2 AI算法輔助：引入機器學習模型，根據歷史數據自動優化識別閾值，降低人工調試成本。

3. 全流程管理：從物料到環境的閉環管控

3.1 供應鏈協同：與供應商簽訂質量協議，實施批次追溯管理。某客戶通過優化供應鏈，將物料不良率從2%降至0.5%。

3.2 車間環境智能化：部署物聯網傳感器，實時監控溫濕度與粉塵濃度，聯動空調系統自動調節。

3.3優化SMT貼片工藝需要從設備、材料、工藝參數、質量控制及系統管理等多方面綜合改進，以下是一些關鍵優化方向及具體措施：

三、如何優化SMT貼片工藝？

1. 設備優化與維護

1.1 貼片機校準

1.1.1 定期校準貼片機的運動軌跡、吸嘴壓力和真空值，確保貼裝精度（尤其針對01005等微小元件）。

1.1.2 更換磨損吸嘴，避免因吸嘴變形導致拋料或偏移。

1.2 印刷機調整

1.2.1 優化鋼網與PCB的間隙（通常6-12mm），防止錫膏滲漏或印刷不均。

1.2.2 控制刮刀速度/角度/壓力，提升錫膏成型精度。

1.3 回流焊爐管理

1.3.1 定期維護加熱區溫控均勻性（±5℃內），優化溫度曲線（如階梯升溫、保溫區延長）。

1.3.2 清理爐內積碳，避免局部過熱導致元件移位。

2. 材料管理與匹配

2.1 錫膏選擇與使用

2.1.1 根據工藝需求選擇高黏度、低殘留錫膏（如Type 4或Type 5），減少印刷偏移和回流后殘留。

2.1.2 控制錫膏回溫時間（通常4小時）和攪拌均勻性，避免因氣泡或沉淀導致印刷缺陷。

2.2 PCB與元器件質量

2.2.1 抽檢PCB翹曲度（≤0.7%變形量），對潮濕板材進行120℃/4小時烘箱除濕。

2.2.2 篩選氧化或劣質元器件，避免因表面能不足導致焊接不良。

2.3 供料器管理：定期清潔供料器齒輪，更換磨損卷帶，確保元件輸送穩定性。

3. 工藝參數精細化

3.1 印刷參數優化

3.1.1 鋼網開孔尺寸與元件封裝匹配（如QFN需減小開口10%-15%以補償錫膏坍塌）。

3.1.2 調整印刷速度（通常20-60mm/s）和脫模速度，減少錫膏拉絲或塌陷。

3.2 貼裝策略調整

3.2.1 優先貼裝大尺寸元件（如BGA、連接器），后貼小元件，減少應力累積。

3.2.2 分階段優化貼裝壓力（如0.5-3N范圍），避免壓碎元件或?qū)е?/span>PCB凹陷。

3.3 回流曲線設計

3.3.1 預熱區升溫速率控制在1-2℃/秒，避免熱沖擊導致PCB變形。

3.3.2 設置峰值溫度（如無鉛工藝245-255℃）和保溫時間（≥10秒），確保焊點充分浸潤。

4. 質量控制與檢測

4.1 實時監控工具

4.1.1 引入SPI（錫膏檢測儀）檢測印刷厚度/面積，及時修正印刷偏移或漏印。

4.1.2 使用AOI（自動光學檢測）識別貼裝偏移、缺件、錯件等問題，閉環反饋至設備參數調整。

4.2 首件與批次驗證

4.2.1 量產前進行首件X-ray檢測（尤其BGA、HDI板），確認焊接質量。

4.2.2 每批次抽取樣本進行拉力測試（≥4.5kgf標準），驗證焊點可靠性。

5. 數據驅動與持續改進

5.1 數據采集與分析

5.1.1 記錄拋料率、良品率、設備OEE（整體效率）等關鍵指標，通過帕累托圖定位主要失效模式。

5.1.2 利用SPC（統計過程控制）監控參數波動（如錫膏印刷厚度CPK≥1.33）。

5.2 智能化升級

5.2.1 部署MES系統實現設備互聯，自動調整參數（如根據SPI數據動態補償鋼網偏移）。

5.2.2 應用機器視覺引導貼片機，提升復雜元件（如異形LED）的貼裝精度。

6. 人員培訓與標準化

6.1 技能提升

6.1.1 定期培訓操作員對設備異常的判斷能力（如吸嘴堵塞、供料偏移的快速處理）。

6.1.2 制定標準作業指導書（SOP），規范換料、清機、參數調整等操作流程。

6.2 防呆設計：在貼片機程序中設置元件極性/旋轉校驗，避免人工失誤導致返工。

7. 案例參考

7.1 拋料率高：某廠通過優化吸嘴真空值（從40kPa提升至50kPa）和供料器振動幅度，將01005元件拋料率從8%降至1.5%。

7.2 焊接空洞：調整回流爐升溫速率（1.5℃/秒→1.0℃/秒）并延長保溫時間，BGA焊點空洞率從12%降至3%。:

通過以上系統性?xún)?yōu)化，可顯著提升貼片效率（目標良品率≥99.8%）、降低AOI返修成本，并實現工藝穩定性與成本控制的平衡。

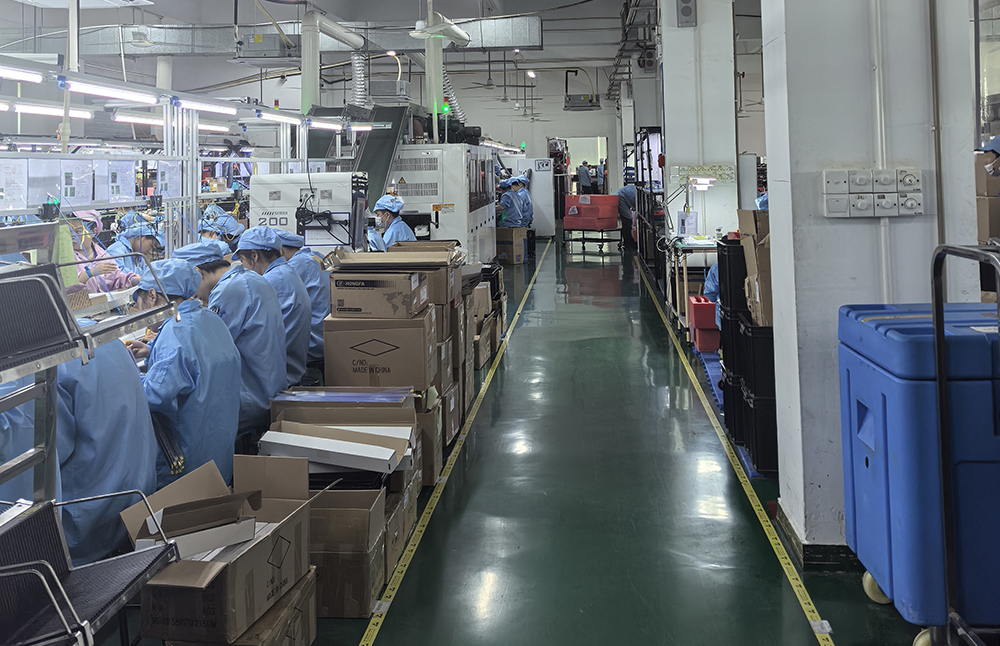

smt貼片加工拋料廠家圖

三、如何優化SMT的焊接參數？

優化SMT焊接參數是確保焊接質量、提升良品率和生產效率的關鍵。以下是系統性?xún)?yōu)化焊接參數的步驟和方法：

1. 明確焊接需求與材料特性

1.1 錫膏選擇

根據合金類型（如Sn63Pb37、無鉛SnAgCu）和工藝需求選擇錫膏：

1.1.1 溫度曲線適配：無鉛錫膏熔點較高（約245-255℃），需更高峰值溫度；含鉛錫膏熔點低（約183℃），但需避免過溫導致氧化。

1.1.2 黏度與活性：高黏度錫膏適合精細間距（如0.4mm BGA），低黏度適合普通元件；活性不足易導致潤濕不良。

1.2 存儲規范：冷藏（0-10℃）并回溫4小時以上，避免吸潮造成焊接缺陷。

1.2 PCB與元件特性

1.2.1 板材導熱性：高Tg板材（如Tg≥170℃）耐高溫，可適當提高峰值溫度；普通FR-4板材需避免過熱導致翹曲。

1.2.2 元件耐熱性：敏感元件（如LED、陶瓷電容）需縮短液相線時間（TLPG≤5秒），避免高溫?fù)p傷。

2. 設計并優化溫度曲線

2.1 預熱區

2.1.1 目的：均勻加熱PCB，減少熱沖擊，防止元件翹曲。

2.1.2 參數：升溫速率控制在1-2℃/秒，溫度達120-150℃（無鉛）或90-120℃（有鉛），時間約60-120秒。

2.1.3 調整策略：若元件翹曲嚴重，可延長預熱時間或降低升溫速率。

2.2 恒溫區（Soak區）

2.2.1 目的：平衡PCB內外溫差，促進助焊劑活化。

2.2.2 參數：溫度接近錫膏熔點（如無鉛恒溫180-200℃），時間30-60秒。

2.2.3 調整策略：對大尺寸PCB或BGA，延長恒溫時間以確保熱量滲透。

2.3 回流區（峰值溫度）

2.3.1 目的：使錫膏完全熔化并潤濕焊盤。

2.3.2 參數：峰值溫度需高于錫膏熔點20-30℃（如無鉛245-255℃，有鉛220-230℃），持續時間10-20秒。

2.3.2 調整策略：若焊點發白或虛焊，提高峰值溫度；若元件變色，降低溫度。

2.4 冷卻區

2.4.1 目的：快速冷卻固化焊點，減少氧化和晶粒粗大。

2.4.2 參數：降溫速率控制在3-5℃/秒，避免過快導致應力裂紋。

2.4.3 調整策略：自然冷卻或強制風冷，避免急冷（如水冷）。

2.5 溫度曲線測試與驗證

2.5.1 熱電偶放置：在PCB中心、角落、大元件（如QFN、BGA）附近放置熱電偶，確保測溫代表性。

2.5.2 試產驗證：小批量試產后通過X-ray檢測焊點空洞率（目標≤5%）、AOI檢測偏移量，結合SPI（錫膏檢測儀）反饋調整曲線。

3. 關鍵參數優化策略

3.1 升溫速率與TLPG（液相線時間）

3.1.1 作用：TLPG指錫膏處于液態的時間，影響潤濕性和合金層形成。

3.1.2 優化：無鉛工藝TLPG建議30-60秒，有鉛工藝20-40秒。升溫過快會縮短TLPG，導致冷焊；過慢則增加氧化風險。

3.2 爐膛氣氛與鏈速

3.2.1 氣氛控制：氮?dú)夥諊ㄑ鹾?/span>≤1000ppm）可減少氧化，尤其對QFN、BGA等密閉元件至關重要。

3.2.2 鏈速調整：根據PCB尺寸和復雜度調整鏈速（通常0.5-1.2m/min），復雜板需降低鏈速以延長加熱時間。

3.3 分區溫控精細化

多溫區設置：現代回流爐支持6-10個溫區獨立控溫，針對PCB不同區域（如密集IC區、邊緣）設置差異化溫度。

4. 工藝驗證與持續改進

4.1 檢測工具應用

4.1.1 X-ray：檢測BGA、HDI板等隱蔽焊點，確保合金層覆蓋≥95%。

4.1.2 AOI（自動光學檢測）：識別偏移、缺件、翹曲等問題，反饋至貼片機參數調整。

4.1.3 拉力測試：抽檢焊點強度（標準≥4.5kgf），驗證焊接可靠性。

4.2 數據驅動優化

4.2.1 SPC監控：記錄峰值溫度、TLPG、良品率等數據，通過CPK分析過程能力（目標CPK≥1.33）。

4.2.2 DOE實驗：設計正交試驗（如調整升溫速率、峰值溫度、鏈速三因素），快速定位關鍵參數組合。

5. 案例參考

5.1 問題：某0.4mm BGA焊點空洞率超標（20%）。

5.2 優化：將恒溫區延長至90秒，峰值溫度提升至255℃，TLPG設為45秒，空洞率降至5%。

5.3 問題：無鉛工藝中QFN元件翹曲。

5.4 優化：預熱區升溫速率降至1℃/秒，并在PCB下方加裝托盤減少變形。

6. 常見誤區與規避

6.1 過度依賴供應商推薦曲線：需根據實際生產線設備（如Heller、BTU、Vitronics）、PCB設計（厚度、銅厚）調整參數。

6.2 忽視爐膛清潔：積碳或殘留助焊劑會導致局部溫度不均，需定期清理。

6.3 忽略元件方向性：部分元件（如二極管、鉭電容）對溫度敏感，需調整其在爐內的朝向。

焊接參數優化需結合材料特性、設備性能、檢測數據三者聯動，核心目標是平衡焊接質量（潤濕性、低空洞率）與生產效率（周期時間、能耗）。建議每季度復盤工藝穩定性，并針對新物料或設備升級重新驗證參數。

四、實戰案例：百千成電子如何助力客戶實現拋料率趨零？

案例1：智能手表主板貼片加工

某客戶因供料器振動導致拋料率高達8%，百千成技術團隊通過加裝減震墊片與調整送料速度，一周內將拋料率穩定在0.3%，年節省成本超50萬元。

案例2：汽車電子控制模塊生產

針對BGA芯片識別失敗問題，百千成采用3D激光檢測技術重新校準貼裝坐標，拋料率從6%降至0.1%，客戶良品率提升至99.98%。

五、行業趨勢：2025年SMT貼片加工的智能化升級

工業4.0的深化，SMT貼片加工正加速向智能化轉型：

1. 數字孿生技術：通過虛擬仿真預判設備故障，減少停機時間；

2. 無人化車間：AGV自動送料+AI視覺檢測，實現24小時高效運轉；

3. 綠色制造：低能耗貼片機與環保錫膏的應用，響應碳中和目標。

六、選擇專業伙伴，決勝SMT貼片加工效率之戰

拋料問題本質是技術、管理與經驗的綜合較量。百千成電子作為深圳貼片加工領域的標桿企業，憑借全自動生產線、ISO認證質量管理體系及十年以上技術團隊，為客戶提供拋料率≤0.1%的高精度貼片服務。

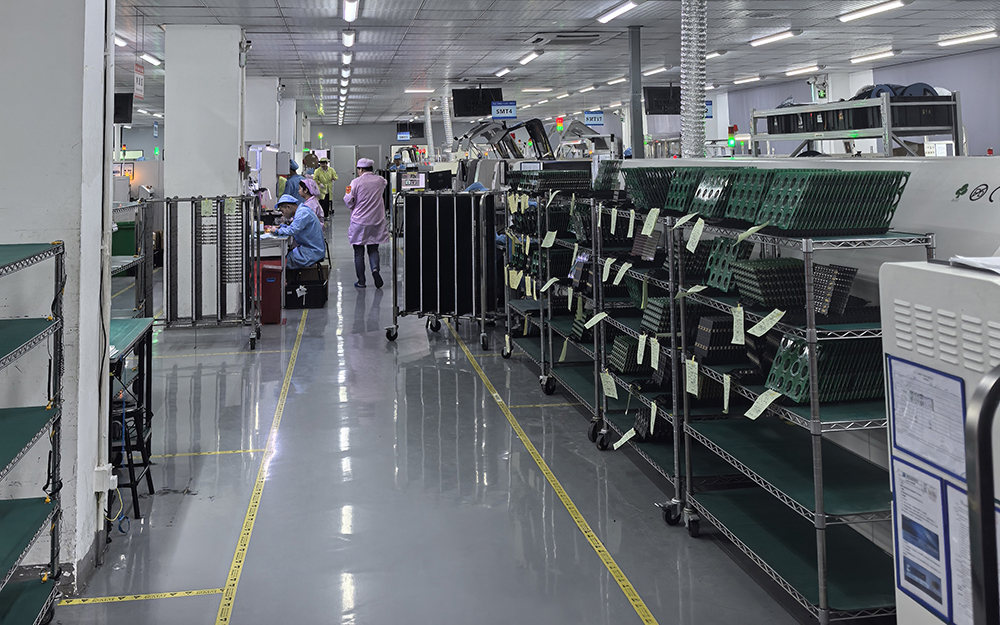

smt貼片加工拋料廠家圖

smt貼片加工拋料原因和對應方法，拋料現象主要源于貼片環節的精度偏差與物料匹配問題。設備方面，吸嘴真空不足或磨損會直接導致元件滑落，需通過真空檢測儀校準氣壓并更換老化吸嘴；程序坐標偏移可能引發系統性?huà)伭希瑧?yīng)重啟貼片機校準原點。材料層面，潮濕的PCB或過期焊膏易造成附著力不足，需嚴格管控存儲條件（溫濕度15%-30℃）并縮短焊膏使用周期。針對微小元件（如01005），可改用低粘度焊膏并優化貼裝壓力。預防上定期維護氣路、清潔供料器，結合SPI（錫膏檢測儀）預檢印刷質量，可有效減少拋料風險。
