pcba加工與smt加工的區別是什么？

pcba加工是指將電子元器件貼裝到PCB裸板上，并進行焊接、測試等一系列加工過程，最終形成具有完整電路功能的PCBA板。而SMT加工則是一種將無引腳或短引線的表面組裝元器件，安裝在印制電路板（PCB）的表面或其它基板的表面上，通過再流焊或浸焊等方法加以焊接組裝的電路裝連技術。那么具體的pcba加工與smt加工的區別是什么呢？

一、PCBA與SMT的核心差異

1.pcba加工：是電子組裝的整體流程，涵蓋從電路設計到成品測試的全鏈條生產。它不僅包含表面貼裝技術（SMT），還整合了通孔插裝技術（THT），涉及電路板制作、元件選型、焊接工藝、質量檢測等多個環節。

smt加工：SMT作為PCBA的核心子環節，專注于微型化元件的高精度裝配。其核心流程包含焊膏印刷、元件貼裝、回流焊接三大工序，通過自動化設備實現微米級元件的精準定位。

SMT加工專指通過高速貼片機將微小元器件精準貼裝到PCB表面的工藝。其核心價值在于實現0402、0201甚至更小封裝元件的自動化裝配，典型設備包括錫膏印刷機、貼片機和回流焊爐。數據顯示，現代電子產品中超過80%的元件通過SMT工藝完成貼裝。

二、元件適配性對比

1.PCBA具備雙重兼容能力：

1.1支持傳統通孔元件（如DIP芯片），通過波峰焊實現雙面焊接

1.2兼容現代貼片元件（0402/0201封裝），滿足微型化需求

2.SMT專攻微型化元件裝配：

2.1處理無引腳/短引腳元件（如QFP、BGA封裝）

2.1支持01005級（0.4×0.2mm）超微型元件貼裝

2.2實現元件間距0.3mm以下的高密度布局

三、生產體系差異

1.PCBA復合型生產鏈：

1.1多工藝整合：THT插件+波峰焊與SMT產線協同

1.2混合生產模式：自動貼片機與人工插件相結合

1.3全流程品控：包含ICT測試、功能測試等多層檢驗

2.SMT自動化產線特征：

2.1高速貼裝：現代貼片機可達150,000CPH（每小時元件數）

2.2精密定位：±25μm的貼裝精度控制

2.3智能溫控：十溫區回流焊爐實現精確熱曲線

四、加工范圍

1.pcba加工：涵蓋了從PCB制作到元器件貼裝、焊接、測試以及成品組裝等多個環節，是一個較為全面的產品制造過程。

2.SMT加工：主要側重于PCB板上元器件的貼裝和焊接，是PCBA加工過程中的一個核心環節。

五、生產環境要求

1.pcba加工：對整體的生產環境要求較高，需要綜合考慮各個加工環節的環境需求，以確保整個生產過程的質量和效率。

2.SMT加工：由于其涉及到高精度的貼裝和焊接設備，對生產環境的潔凈度、溫濕度控制等方面有較為嚴格的要求，以保證元器件的貼裝質量和焊接效果。

六、設備依賴程度

1.pcba加工：需要多種不同類型的設備協同工作，如PCB制造設備、SMT貼片設備、焊接設備、測試設備等，設備的投資較大且管理較為復雜。

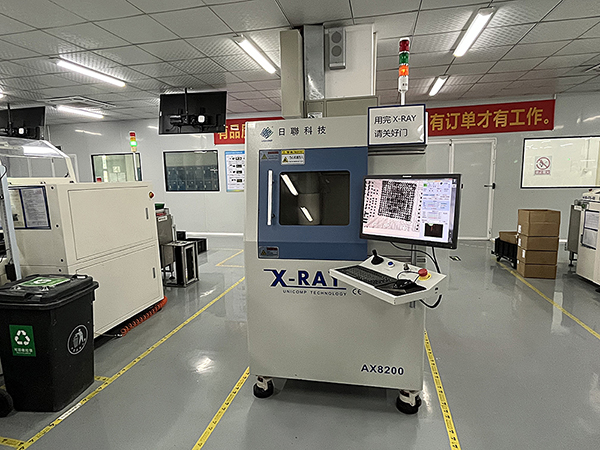

完整的PCBA加工還需配備波峰焊設備、選擇性焊接機、X-ray檢測儀等，設備投資往往比純SMT加工高出30%-50%。

2.SMT加工：高度依賴高精度的貼片機、回流焊爐、AOI檢測設備等專業設備，設備的精度和穩定性對產品質量起著關鍵作用。典型的SMT生產線需要配置千萬級設備，包括：

2.1全自動錫膏印刷機（精度±0.03mm）

2.2高速貼片機（CPH≥40,000）

2.3十溫區回流焊爐

七、工藝難點對比

1.SMT加工挑戰：

1.1微型元件（如01005封裝）的貼裝精度控制

1.2高密度BGA芯片的焊接良率提升

1.3無鉛工藝的溫區曲線優化

2.PCBA加工難點：

2.1混合工藝（SMT+DIP）的兼容性管理

2.2不同焊接方式的熱應力控制

2.3整板功能測試方案設計

某新能源汽車控制器的案例顯示，采用PCBA加工模式可將綜合良率從純SMT加工的92%提升至98%，這得益于全流程的工藝協同優化。

八、工藝流程

1.PCBA加工流程通常包括：PCB設計→材料準備→切割鉆孔→線路制作→電鍍測試→SMT貼片→DIP插件焊接→后焊→清洗→三防漆噴涂→測試老化→包裝出貨等多個步驟。

1.1所需設備涵蓋了從設計軟件、數控機床、曝光機、蝕刻機到回流焊爐、波峰焊機、清洗設備等多種類型。

2.SMT加工流程主要包括：準備（如錫膏印刷、元器件準備與檢查）→錫膏印刷→元件貼裝（使用貼片機將元器件精確貼裝到PCB指定位置）→回流焊接（通過回流焊爐使焊膏融化固定元器件）→AOI檢測（使用自動光學檢測設備檢查焊接質量）→返修與包裝等核心環節。

2.1依賴的設備主要有錫膏印刷機、貼片機、回流焊爐以及自動光學檢測（AOI）設備等。

PCBA加工與SMT加工在電子設備制造領域都發揮著至關重要的作用，了解它們之間的區別和聯系，有助于電子設備廠家的采購人員，做出更加明智的決策，從而推動產品的創新與發展。通過綜合評估、建立標準、加強溝通和靈活調整，企業可以確保生產過程的順利進行，實現成本、質量和效率的最佳平衡。

九、應用場景區分

1.PCBA廣泛的適用性：

廣泛應用于通信、醫療、航空、家電等各種電子設備制造領域。

1.1工業設備：工控主板、電力控制系統

1.2醫療器械：超聲設備、生命監護儀

1.3航空航天：導航系統、通信模塊

2.SMT的優勢領域：

SMT特別適用于小型化、輕量化、高集成度的電子產品生產，如智能手機、平板電腦、可穿戴設備等。

2.1消費電子：智能手機、智能穿戴設備

2.2汽車電子：ECU控制單元、ADAS系統

2.3物聯網設備：傳感器模組、通訊模塊

3.產品類型決定選擇

3.1純SMT加工適用場景：

手機主板、TWS耳機等微型化產品

LED顯示屏模組等大批量標準化生產

3.2PCBA加工必要場景：

工業控制板（含接插件/大功率器件）

汽車電子模組（需灌膠/三防處理）

醫療設備主板（要求全流程追溯）

十、PCBA和SMT加工的優勢

1.PCBA的優勢：

1.1高精度：采用先進的數控機床和精密刀具，實現微米級加工精度。

1.2高速度：高效加工設備能在短時間內完成大量任務，適合批量生產。

1.3定制化服務：能夠根據客戶需求進行定制化生產，滿足多樣化的電子產品需求。

1.4環保性：加工過程中廢料和污染物較少，符合綠色生產理念。

2.SMT的優勢：

2.1高密度組裝：元器件體積小、重量輕，可實現高密度組裝，減小產品體積和重量。

2.2高效率：高度自動化的生產設備顯著提高生產效率。

2.3高質量：焊點缺陷率低，產品可靠性高。

2.4節省成本：減少材料、能源和人力消耗，降低生產成本。

十一、成本與效益分析

1.PCBA加工：

由于涉及多個環節和復雜工藝，其成本相對較高，但在小批量、多品種的生產中，PCBA加工的靈活性和定制化程度較高，因此總體成本效益可能更優。對于一些對質量要求極高的項目，PCBA加工的手工環節也能提供更好的質量保證。

2.SMT加工：

SMT加工的設備投資較大，但在大批量生產中可以顯著降低單位產品的成本。高度自動化的生產設備減少了人工成本和人為錯誤率，提高了生產效率和產品質量，因此在長期、大規模的生產中，SMT加工的成本效益通常更優。

3.成本與效益總結

雖然PCBA加工單價高于純SMT服務，但考慮以下隱性成本后更具優勢：

3.1減少多家供應商溝通成本

3.2降低物流周轉損耗（某客戶年節省運費超15萬元）

3.3避免分段加工的質量扯皮問題

理解這兩大技術的本質差異，有助于企業根據產品特性（尺寸要求、元件密度、成本預算）選擇最佳制造方案。PCBA強調整體解決方案能力，而SMT代表精密微裝技術的前沿，二者在電子制造生態中形成互補協同關系。

十二、技術演進趨勢

1.PCBA的融合發展方向：

1.1剛撓結合板技術應用

1.2三維立體組裝技術

1.3混合封裝集成方案

2.SMT的前沿突破：

2.101005元件微間距貼裝

2.2晶圓級芯片封裝（WLCSP）

2.3智能光學對位系統升級

3.技術發展趨勢

SiP封裝、三維堆疊技術的不斷發展，現代PCBA加工正向"設計-制造-測試"一體化演進。以百千成電子為例，其新建的智能工廠已實現：

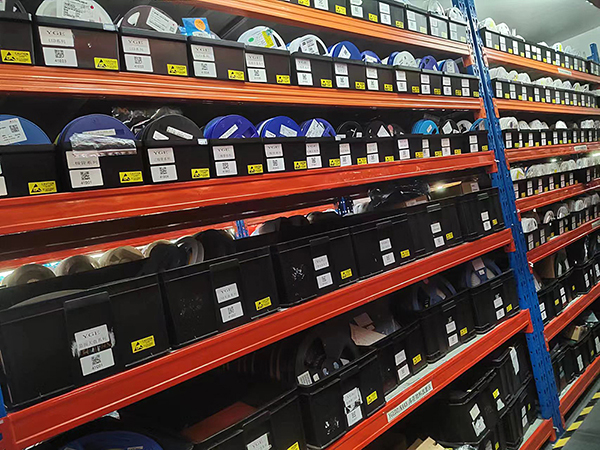

3.1物料智能倉儲（AGV自動配送）

3.2全流程MES系統追溯

3.3大數據驅動的工藝優化

通過對比可見，PCBA加工包含SMT工序但更強調全流程整合，這正是選擇PCBA加工服務時，需要重點考察供應商綜合能力的原因。

十三、如何選擇優質PCBA加工服務商？

在選擇PCBA加工與SMT貼片加工時，電子設備廠家的采購人員應根據具體需求進行綜合考慮。以下是一些建議：

1.明確需求：首先明確產品的功能需求、生產規模和成本預算等關鍵因素。

2.評估能力：對潛在供應商的技術能力、生產能力、質量控制能力和售后服務進行評估。

3.成本效益分析：根據生產規模和預期產量進行成本效益分析，選擇性價比最優的方案。

4.建立長期合作：優先考慮能夠建立長期合作關系的供應商，以確保供應鏈的穩定性和可靠性。

5.持續改進：與供應商保持密切溝通，關注行業動態和技術發展，持續優化生產流程和提升產品質量。

6.關鍵評估維度

6.1工藝能力：最小貼裝精度、BGA返修能力

6.2質量體系：IPC標準執行、檢測設備配置

6.3供應鏈管理：元器件采購渠道、替代方案儲備

6.4增值服務：DFM分析、功能測試開發

7.行業認證要求

7.1汽車電子需IATF16949認證

7.2醫療設備要求ISO13485體系

7.3軍工產品需國軍標認證

8.服務響應能力

某智能家居客戶反饋，選擇百千成PCBA加工服務后，樣品交付周期從行業平均的7天縮短至3天，這得益于：

7.1專用快樣線體配置

8.2標準化工程處理流程

9.3  24小時在線客服支持

通過以上分析可以看出，SMT加工是PCBA加工的重要組成，但完整的PCBA加工服務能提供更全面的質量保障和技術支持。對于需要混合工藝、復雜測試或嚴格追溯要求的項目，選擇專業PCBA加工服務商是更明智的選擇。

十四、pcba加工與smt加工的生產廠家-百千成

百千成電子作為深耕行業15年的PCBA加工服務商，擁有12條SMT產線、8條DIP線及全套檢測設備，已為500+客戶提供高可靠性制造服務。我們提供：

1、0.3mm細間距元件貼裝

2、汽車級三防涂覆工藝

3、全套功能測試開發

4、48小時快速打樣

PCBA加工指的是從裸板到成品電路板組裝的完整過程，涵蓋SMT貼片、DIP插件、測試、老化等環節。這一過程不僅涉及表面貼裝技術（SMT），還包括后道焊接、功能驗證等關鍵步驟，一家專業的PCBA加工企業，需要具備全流程管控能力，如百千成電子就通過ISO9001認證的產線，實現從元器件采購到成品交付的一站式服務，如果您有pcba加工與smt加工的方面的采購需求，歡迎來電咨詢我們，百千成將為您的電子產品保駕護航。

pcba加工與smt加工的區別是什么？pcba加工更側重于整個電子產品的制造流程，提供一站式的服務；而SMT加工則專注于PCB板上元器件的貼裝和焊接環節，是PCBA加工中的重要組成部分。二者相互關聯、相互影響，共同推動著電子制造業的發展。
